L’UOAN-M25
L’UOAN-M25, notre avion de classe micro 2025 SAE Aero Design, est une plateforme léger et modulaire conçue pour la performance et l’assemblage rapide.
| Caractéristique | Valeur |
|---|---|
| Envergade | 1.0m |
| Longueur | 1.2m |
| Poids (vide) | 1.3kg |
Présentation

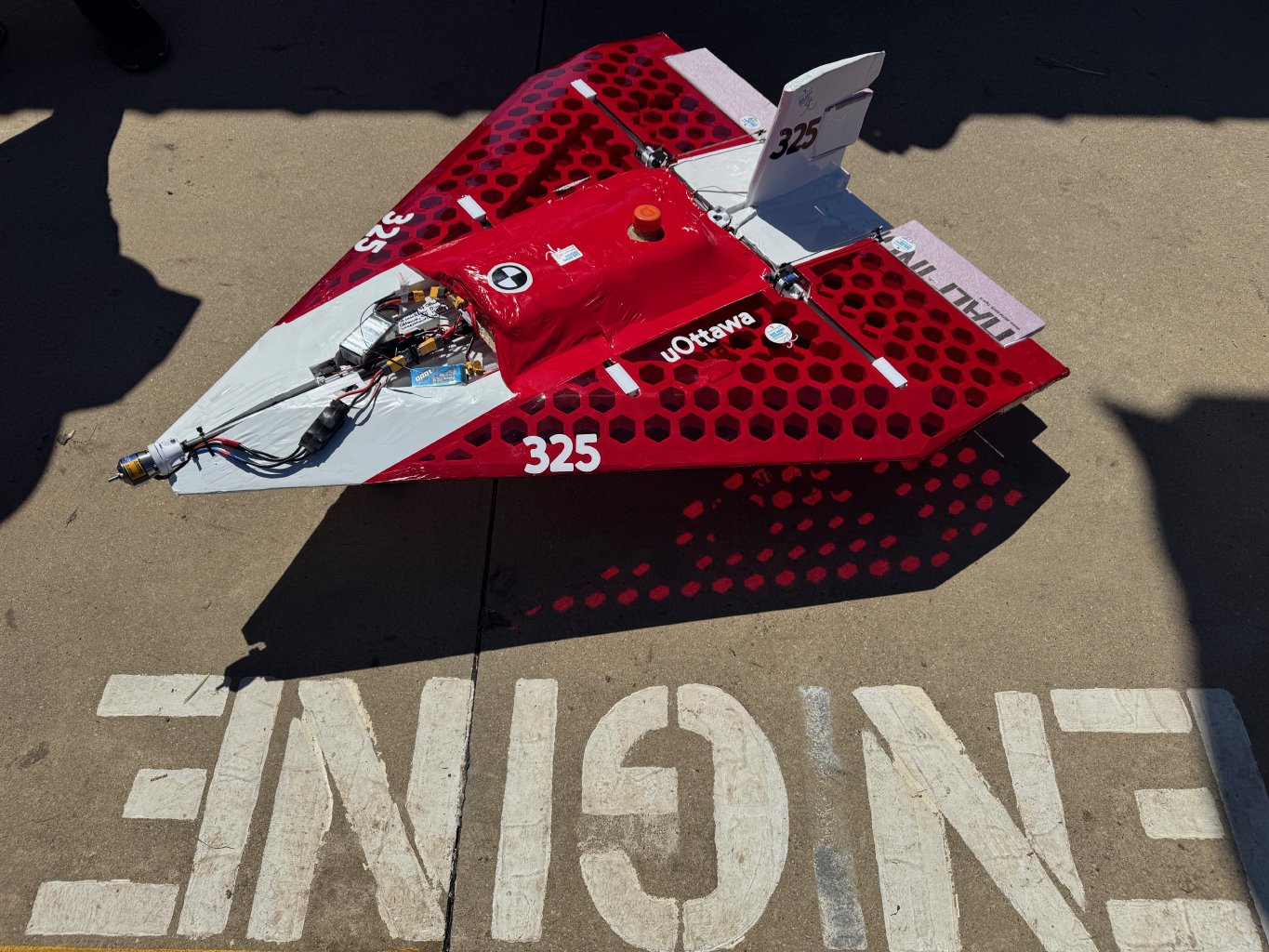

Featuring a crop delta wing et une configuration T-tail, la conception est optimisée pour la capacité de charge, la durabilité et l’usinage à faible coût. L’airframe est composé d’un squelette en fibres de carbone placé dans un corps conçu à partir d’un EPS (polystyrène expansif) CNC-machiné, ce qui permet aux composants clés de passer entre les corps en quelques minutes. La conception monolithique de l’airframe donne une grande force et une durabilité élevées. L’avion est équipé d’un moteur E-flite Power 10 et soutenu par des bâtons personnalisés pour la stabilité du chargement.

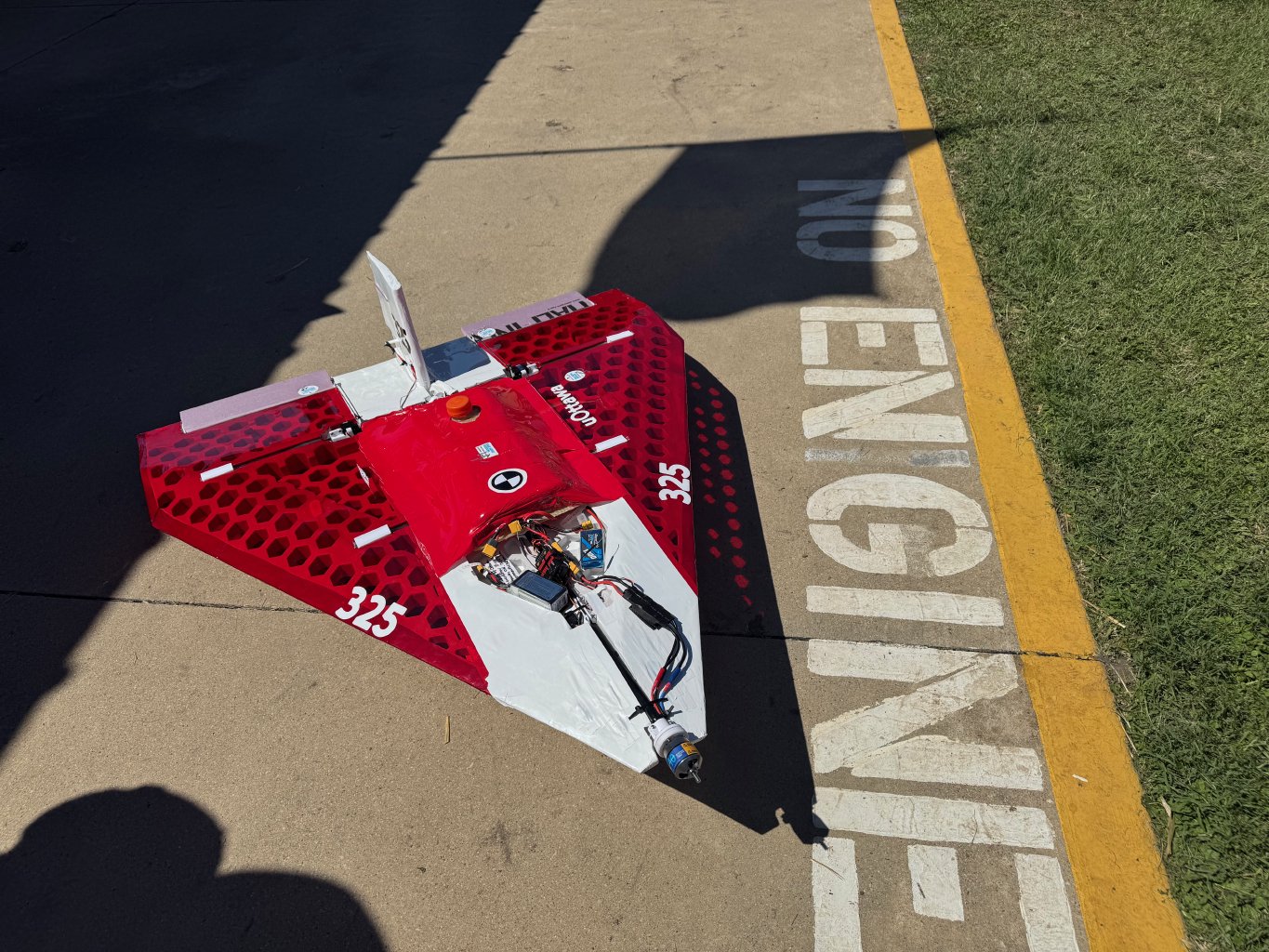

L'aéroplane affiché sur un sol de bétonConstruction

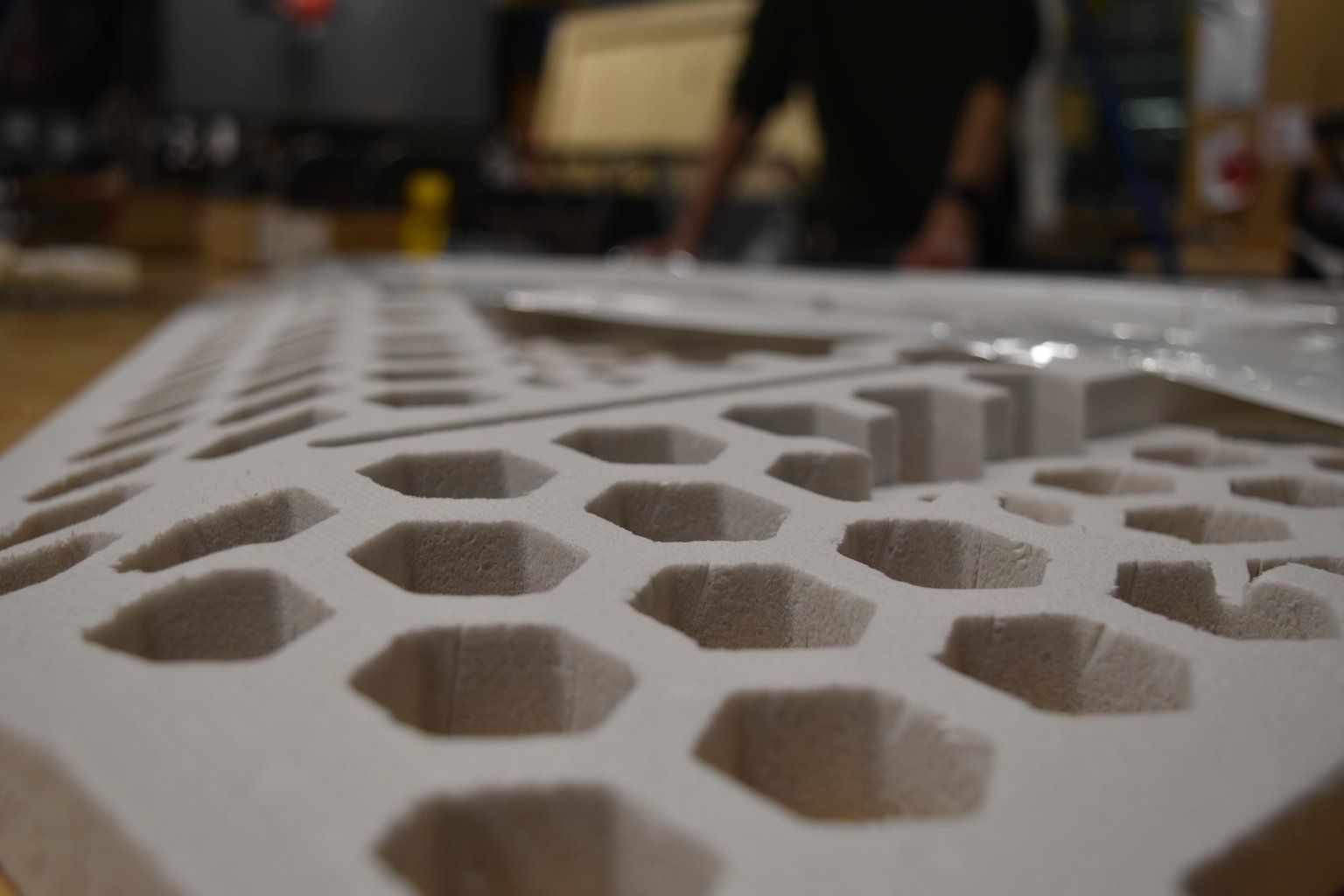

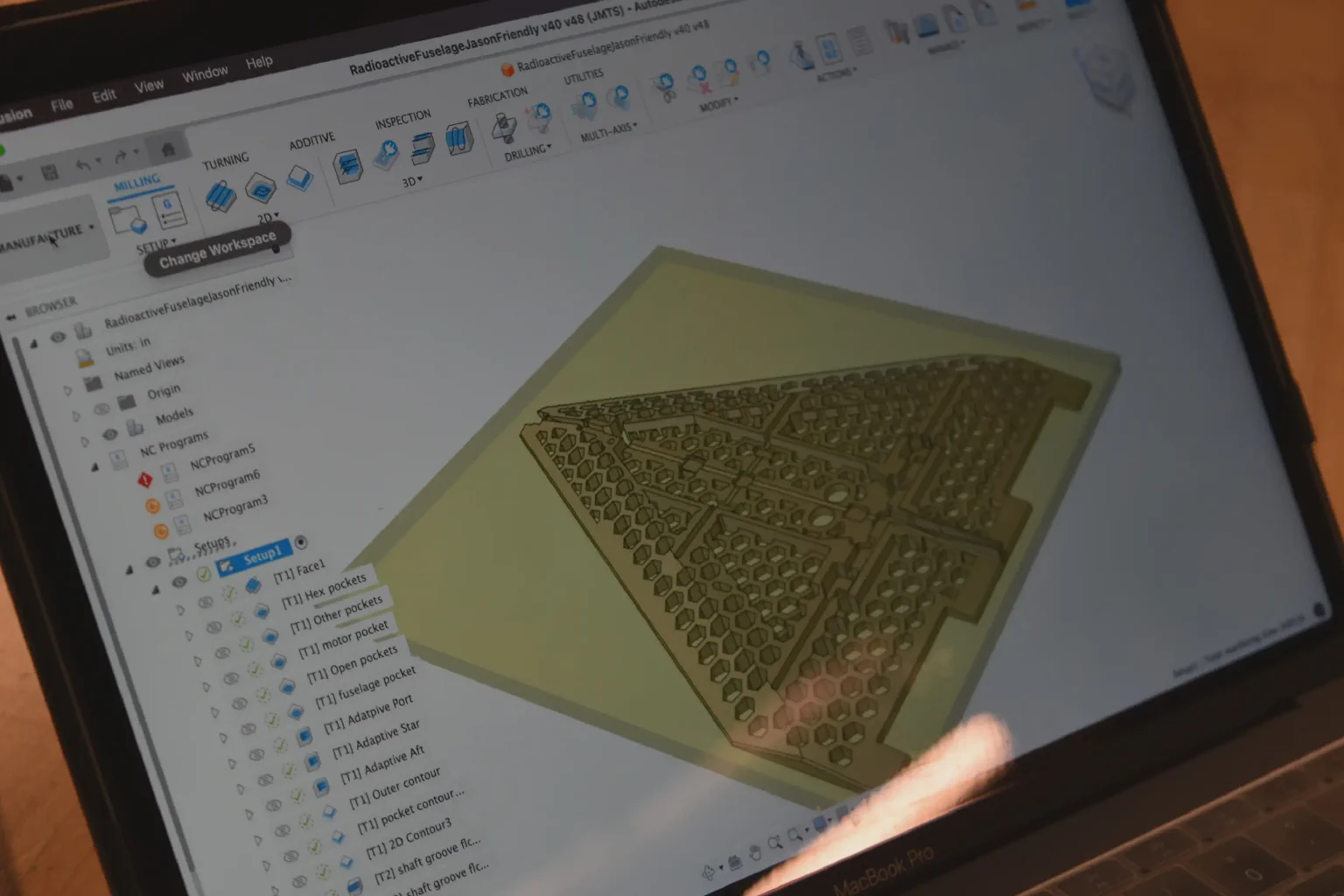

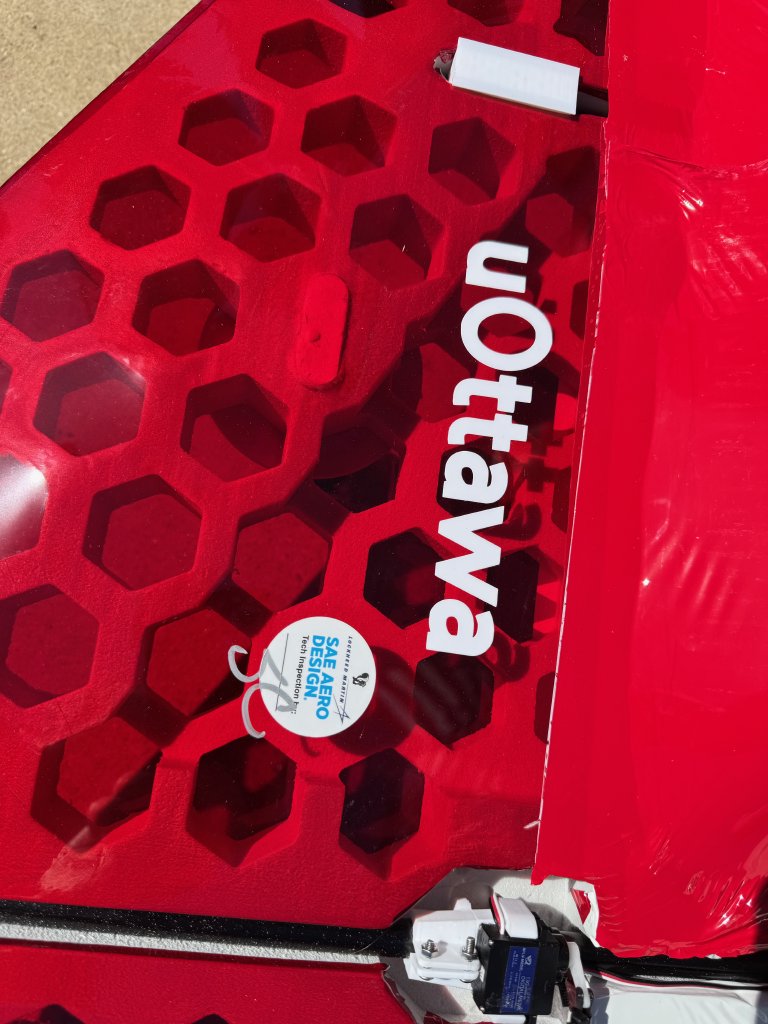

Le plane est fabriqué à partir d’une seule feuille de low-density Dupont™ EPS (polystyrène expansif), avec des tubes en fibres de carbone pour une rigueur ajoutée, soutenus par des clés imprimées 3D en PLA. La densité est réduite encore plus en utilisant un mill fèbre à CNC pour supprimer les matériaux de manière à maintenir l’intégrité structurelle tout en créant de l’espace pour les electronics, les servos de commande et le chargement en eau. La forme de la courbe de l’airfoil est également réalisée dans ce processus.

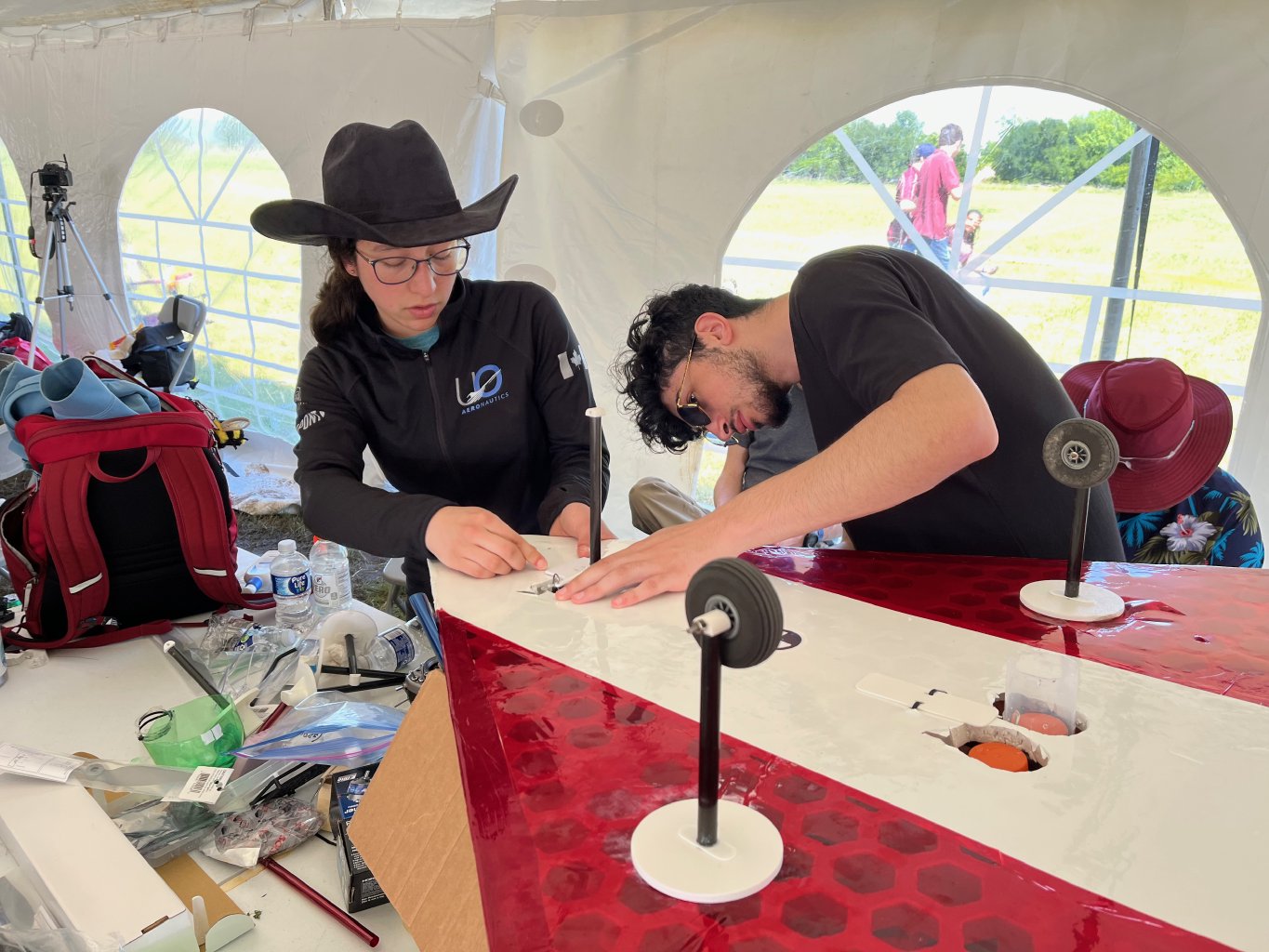

La construction de l'aéroplane dans l'atelier JMTSCourbe de l’airfoil
Nous avons choisi une courbe delta réduite pour maximiser la surface de vol avec les dimensions choisies, car les envergades plus grandes sont pénalisées dans le classement SAE Aero Design Micro Class.

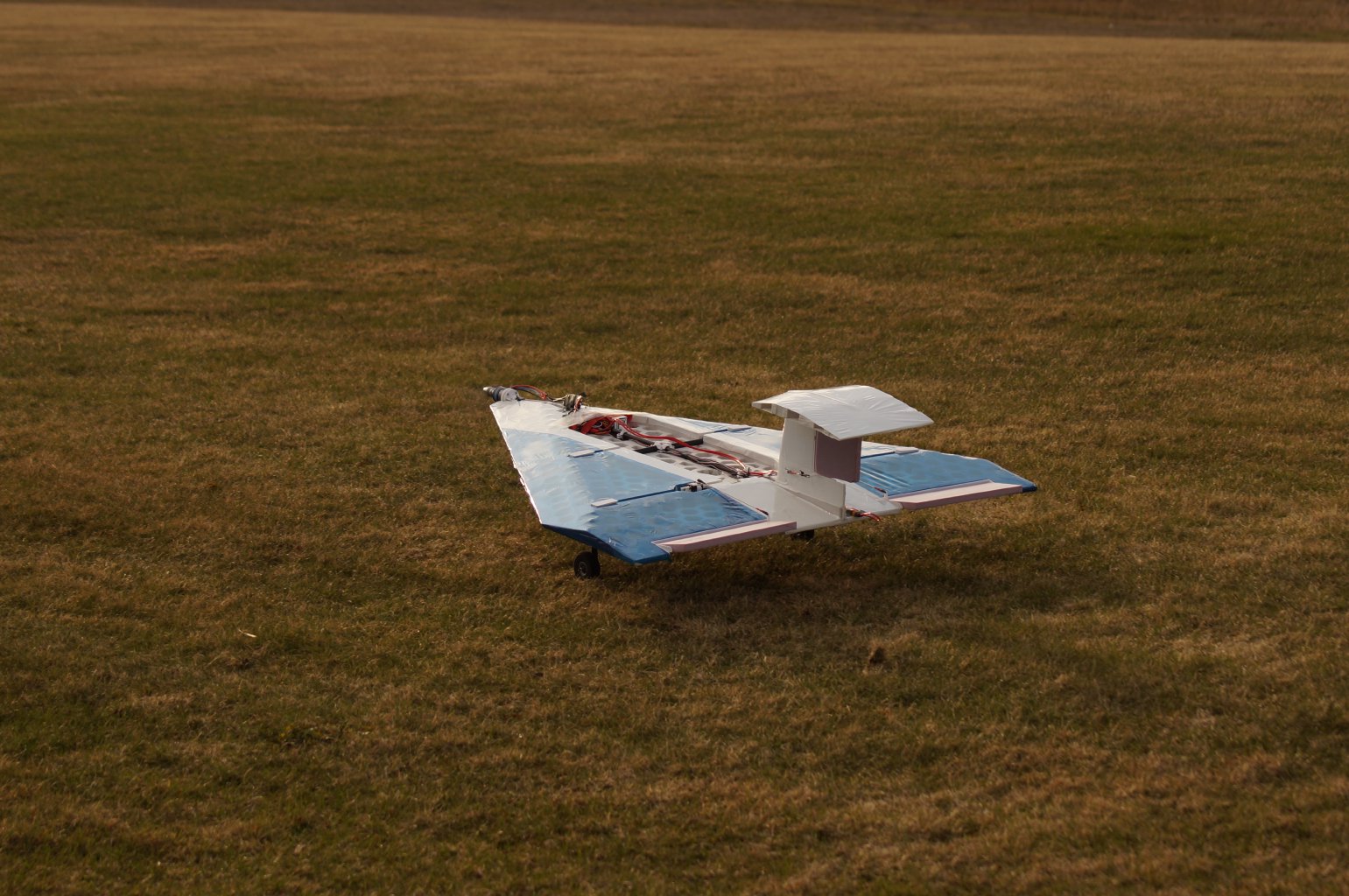

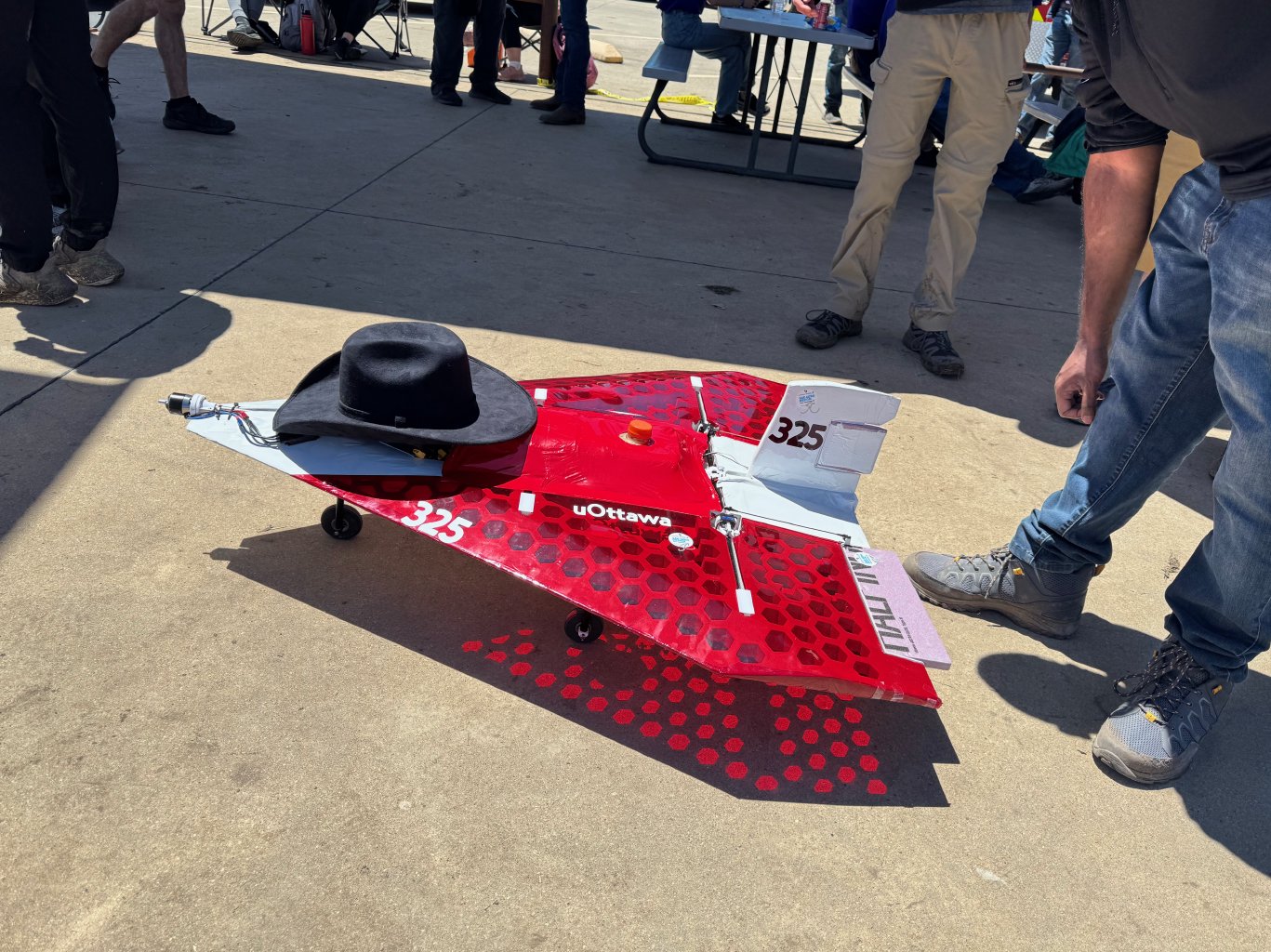

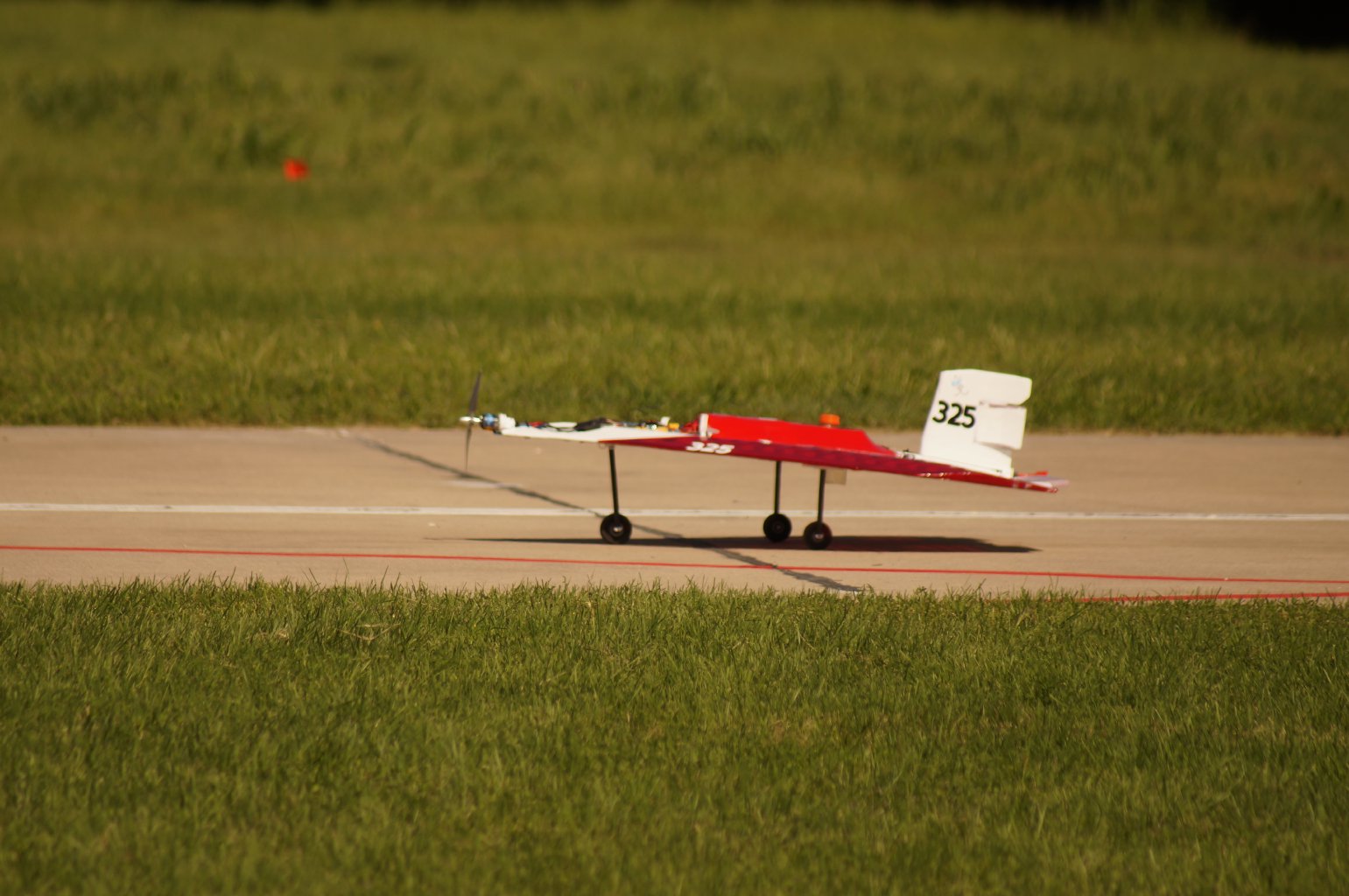

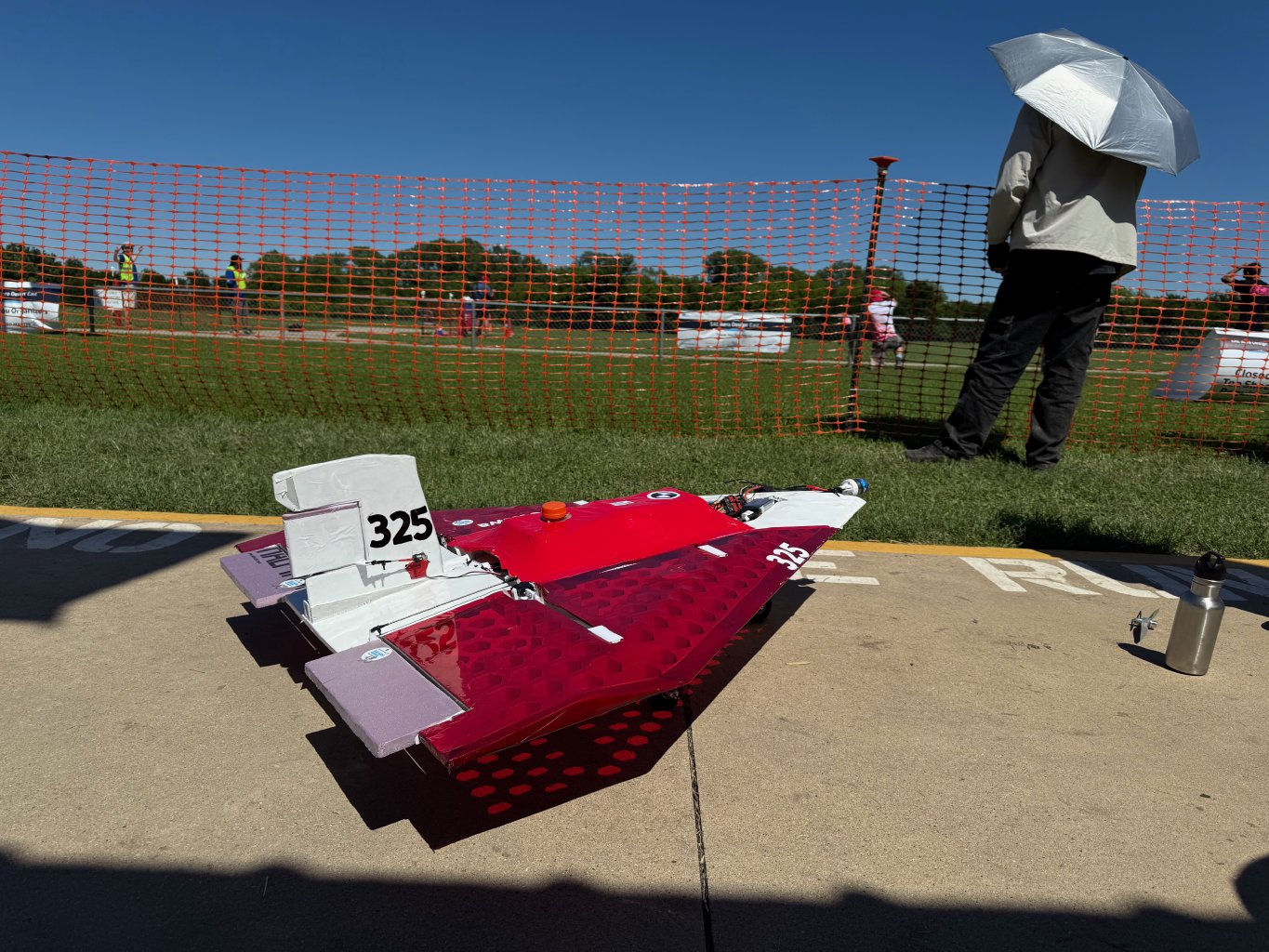

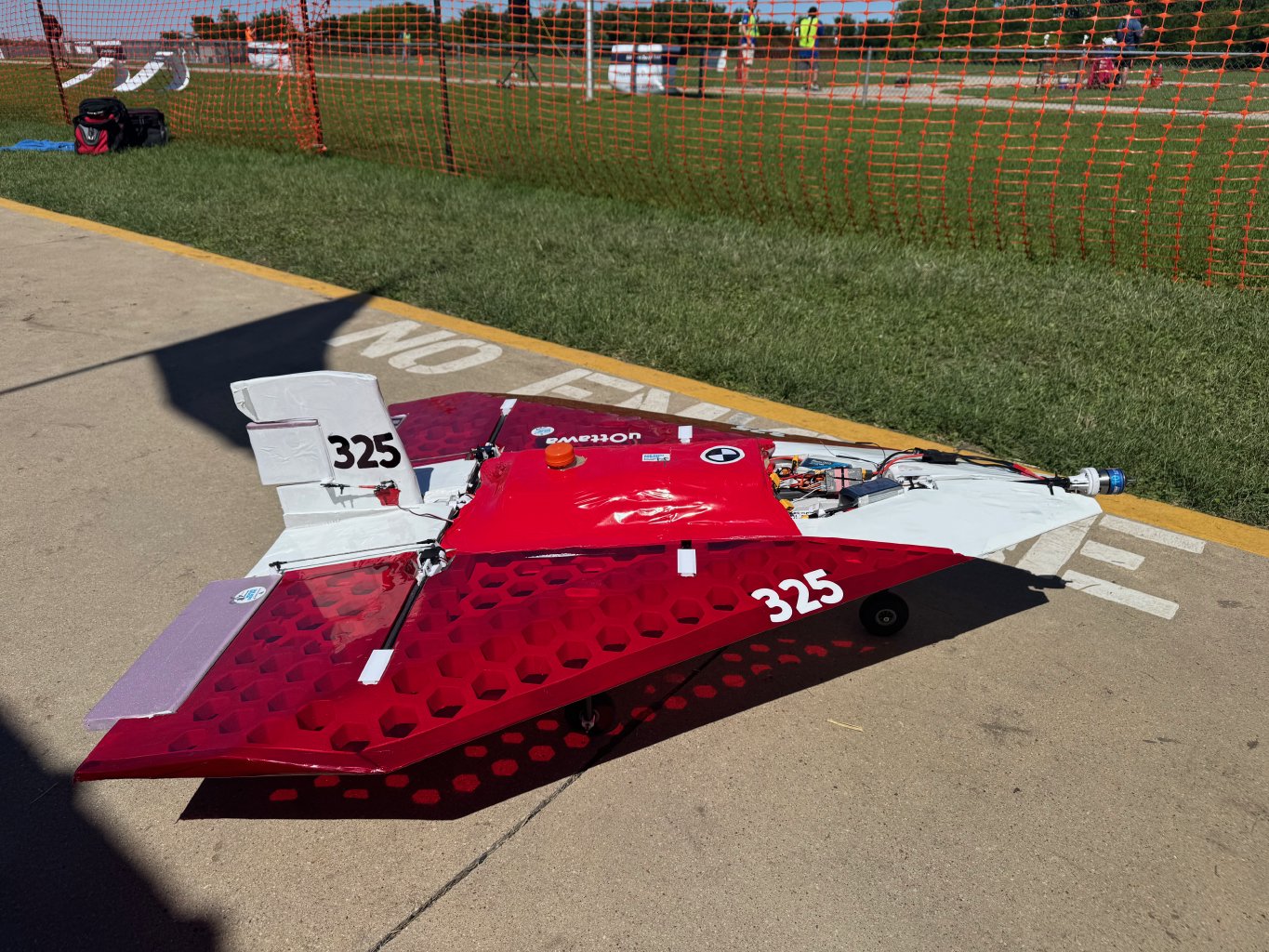

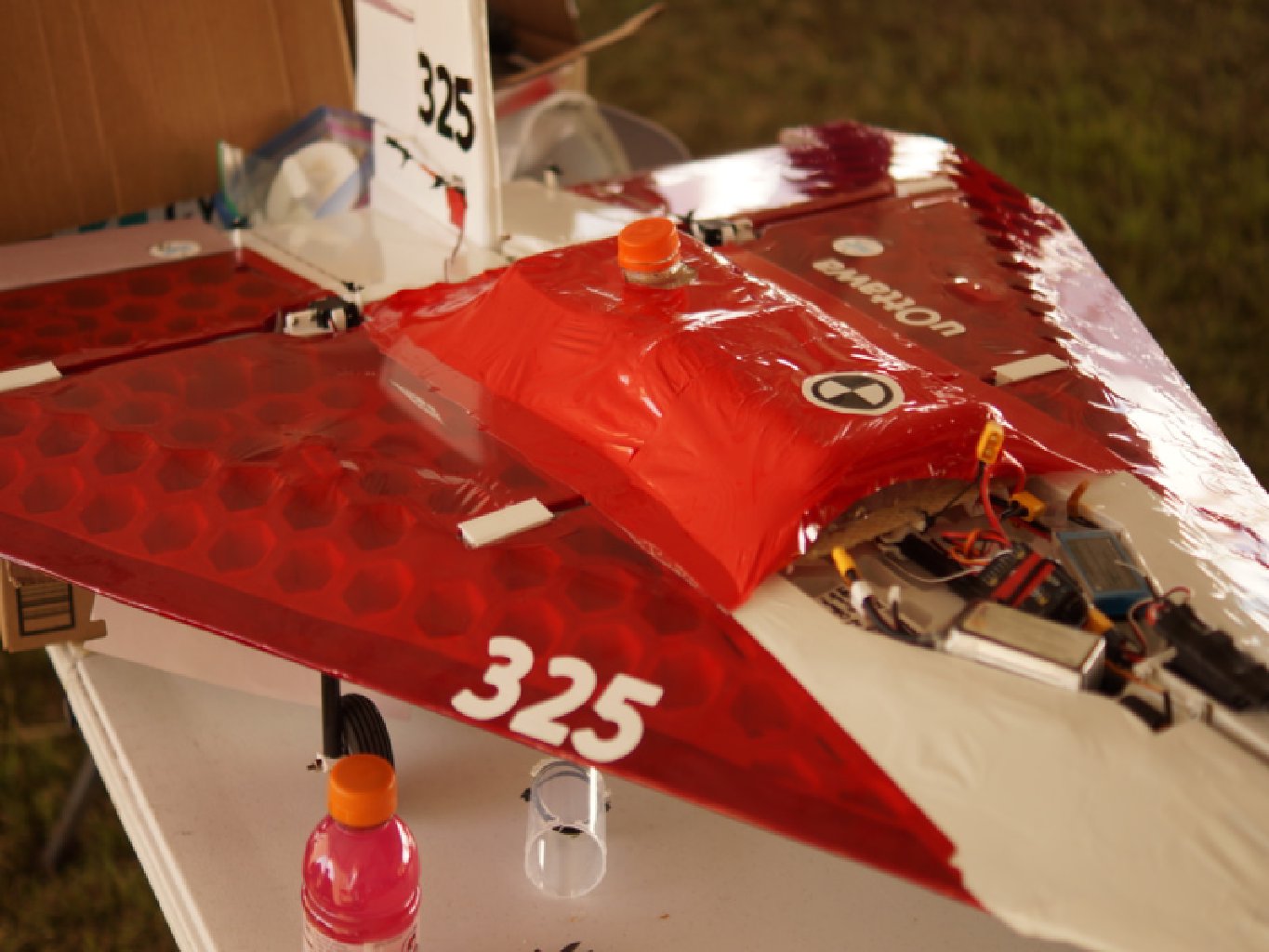

Simulation CFD de l'AéroplaneGalerie Photo
